江蘇連云港中儲糧倉間拱形屋頂
作者：杰達鋼構 點擊：1830次 時間：2019-02-21 22:19
工程名稱：江蘇連云港中儲糧拱形屋頂倉間罩棚建設工程
建設單位：連云港中央儲備庫
施工單位：江蘇杰達鋼結構工程有限公司
工程地點：江蘇省連云港市中儲糧庫內
工程面積：3400㎡
工程概況：
本工程位于江蘇省連云港市中央儲備糧庫內。
該項工程在原有糧食儲備庫，糧倉中間建設倉間罩棚結構形式為拱形，屋頂，兩側安裝有山墻，該拱形屋頂的跨度是16米，使用的是上海寶鋼生產的TS280GD-Z材質1.0厚的彩涂卷。
施工圖片：

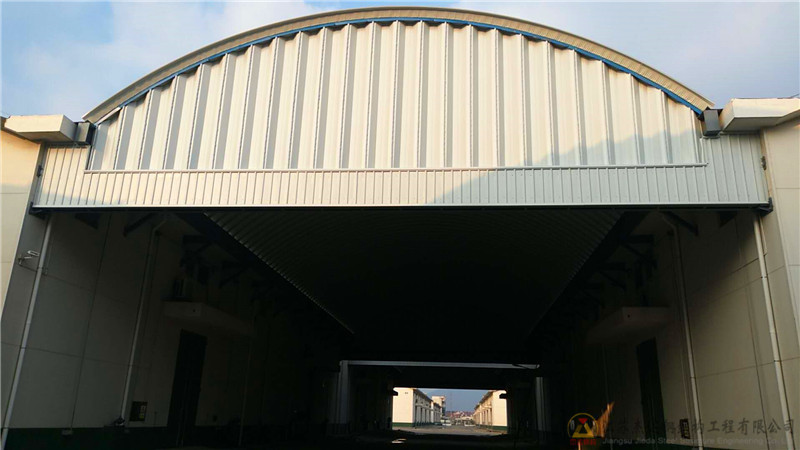

下圖可以看到拱形屋頂為海藍色，山墻的顏色為純白色

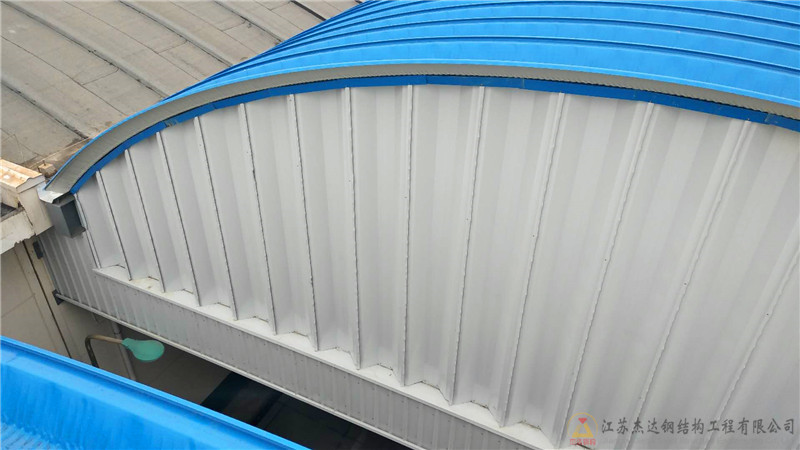

拱形屋頂的山墻分為兩份，其中一份為914-610型無梁拱瓦，在H鋼橫梁的上方，其下方為90型瓦片

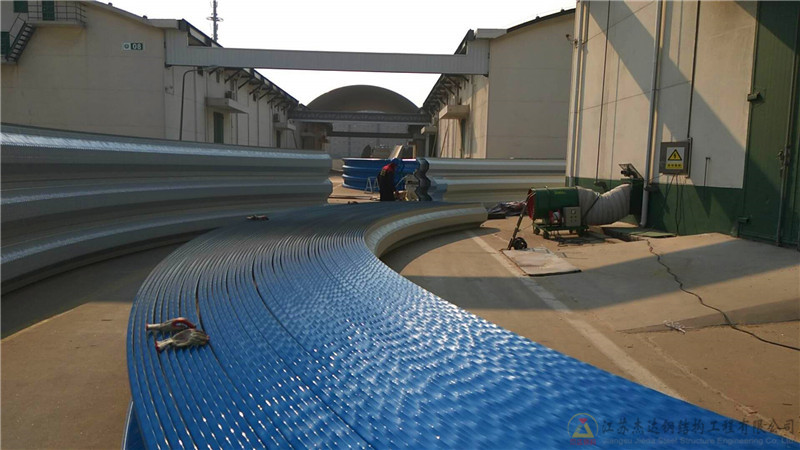

這是前期施工時杰達鋼構的施工人員在現場拍攝的照片，上海寶鋼彩涂卷已經出瓦完畢，正在進行組裝，在圖片的盡頭有一棟已經安裝好的拱形屋頂。
